1：工程概況

人行天橋組合鋼箱梁有三段箱體組成，箱體之間采用坡口熔透焊縫連接。箱體總長為(10+12+10)m，寬度3.6m，高度1. 8m，箱體內設置縱橫向加勁肋，每隔2.5m設橫隔板一道，上下蓋板厚度分別為20mm、16mm，腹板厚度為14mm，內隔板及其筋板、球扁鋼等厚度均為12mm。

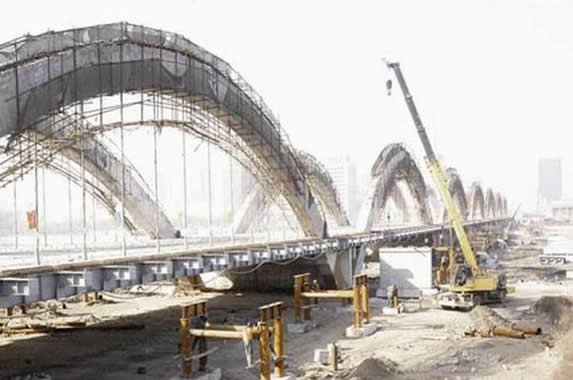

    由于天橋設在繁忙路段，過往車輛、行人較多，為方便交通和行人安全，施工人員選擇垂直起吊平轉安裝理論為指導進行空中對接，通過在橋體下端架設臨時支撐作為標高、定位樁，取得了天橋高空安裝的施工技術。
2：施工技術的特點分析
2.1  在橋身對接部位下端架設鋼桁架臨時支撐作為標高、定位控制樁，能有效進行僑體的標高、定位控制，達到安裝快速、安全，確保施工質董。
2.2橋體面板在焊接過程中以埋弧焊接代替?zhèn)鹘y(tǒng)的手工電弧焊接技術，提高了焊縫成型質量和焊接速度，推動了安裝技術進步；同時在焊接過程中產生的粉塵、氣體等公害也能得到有效控制。
3：天橋安裝技術措施
3.1現場基準點定位、抄平
3.1.1  兩側橋墩采用直接丈量法進行定位測量。測量時應對尺長、溫度、拉力、垂直度和傾斜度進行測試。
3.1.2各部位標高均采用水準儀進行測量，墩臺位置及外形尺寸偏差滿足一定的規則的技術要求。

3.2鋼桁架制作、安裝就位
    鋼桁架采用四條H200：1=200：}：8~12型鋼之間采用H100~IOO型鋼連接，其上坪面覆蓋板厚6 =20mm鋼板，鋼板上坪面與兩側橋墩上坪面平齊，桁架上面采用板厚6 =30mm立筋作為定位控制樁。

3.3橋墩、定位控制樁標高、定位復核
    按設計圖紙定位尺寸要求，分別在兩側橋墩彈出橋體定位線，用水準儀復核兩側橋墩、鋼桁架定位控制樁標高，經緯儀復核橋墩中心線位置，鋼尺復核橋墩、定位控制樁能否復核設計圖紙定位要求。
3.4橋身安裝安裝前在橋身相應部位的兩側腹板上安上定位擋板，當定位擋板與定位控制樁緊貼時即認為安裝就位。
3.4.1  安裝方法運輸橋身的車輛倒車至吊點位置下方，由25噸汽車吊采用垂直起吊平轉安裝的方法進行橋身架設。
3.4.2安裝順序    首先吊裝中部橋身，在中部橋身安裝就位之后再對稱的安裝兩端橋身。
3.4.3橋身對接間隙控制  吊裝時兩端橋
身與中部橋身之間預留50～lOOmm的間隙，通過在橋身下端安裝滾筒使橋身對接，避免吊裝過程中橋身之間發生碰撞，影響吊裝工作的順利進行。
3.4.4橋身調試和就位
    (1)橋身吊裝完成后，用液壓千斤頂頂起橋身，墊以滾筒進衍橋身的緩慢微調，并在橋身兩側面用千斤頂對橋身直線度進行修正。施工環縫相鄰兩梁段的間距，經過微調處理使定位立筋與橋身擋板貼緊，用定位專用馬板固定好相鄰梁段，確保橋身安裝質量滿足設計及規范要求。
    (2)橋身合龍時應進行梁段接口處的鋼板對接平整度的調整。鋼箱梁殼板對接拼板平整后，其錯邊量偏差<lmm。對于錯邊量大的板邊，先用火焰校平，再用馬板點固，使其符合設計和規范要求。
    (3)橋身調試完成后由兩名焊工對接頭部位對稱進行定位焊，定位焊縫高度以滿足2/3坡口焊縫厚度，間距為500mm，焊縫長度為50mm。
3.5橋身工地焊接
3.5.1焊前準備
    (1)工地焊接前應進行焊接工藝評定，并嚴格按工地焊接工藝進行工地焊接。
    (2)工地焊接前應用鋼絲砂輪進行焊縫除銹，并在除銹后24h內進行工地焊接。
    (3)焊前應檢查對接坡口、間隙、板面高低偏差是否符合設計及規范要求，同時檢查現場環境是否滿足工地焊接的環境要求。當風力≥5級、濕度>85%時可采取搭設防風棚。
3.5.2焊縫施焊
    (1)在焊縫背面襯上陶瓷焊接墊板，采取單面焊接雙面成型的焊接技術，以退焊法予以施焊。
    (2)焊縫施焊順序以“底板一蓋板一兩側腹板”的順序?qū)ΨQ施焊，伎其焊接變形有利于橋身結構的需要。
    a底板焊縫焊接  由兩人在箱體下端采用COo氣體保護焊以仰焊的方式由中部向兩端分段退焊焊接，以減輕橋身的溫度變形，焊縫余高控制在1.0～3．Omm范圍之內。
    分段退焊法焊接順序、焊接方向見圖2；C0，氣體保護焊仰焊工藝參數見表2。
    圖2退焊法焊接順序、焊接方向示意
    b  蓋板焊縫焊接  由于蓋板厚度6 =20mm，可先用采用C02氣體保護焊進行打底至板厚的1/3后，再用埋弧焊機進行焊接。
    打底焊時可采用雙人對稱焊接，由中間往兩側分段退焊方法，以減小橋身產生較大的收縮變形，其焊接順序、焊接方向同圖2；
    c兩側腹板焊接兩側各有一名焊工進行對稱焊接。
    d鋼箱梁工地接頭殼板焊接完工，經檢驗合格后，再裝配其梁段內部結構嵌補段。橋面板下的U型肋嵌補段根據實測長度尺寸，用U型肋自動切割機按實配尺寸現場切割。
3.5.3焊縫檢驗
    外觀質量檢測對焊縫氣孔、夾渣、焊瘤、余高過大等缺陷進行打磨、鏟鑿、鉆、銑等方法去除，必要時進行焊補；對焊縫尺寸不足、咬邊、弧坑未填滿等缺陷應用相應的焊絲進行焊縫修補。
    內在質量應進行UT檢測。經UT檢測確定焊縫內部存在超標缺陷時應進行焊縫返修。返修方案按《建筑鋼結構焊接技術規程》（JGJ8卜2002）要求執行。
3.6工地涂裝
3.6.1  工地焊接完成后對焊縫部位進行防腐處理，然后對橋身整體進行涂裝一遍。
3.6.2工地焊接的表面補涂油漆應在表面除銹后24h內進行，分層補涂底漆和面漆，并達到設計要求的漆膜厚度。
4：質量控制
4.1質量保證措施
4.1.1  橋身就位前應及時清理橋墩上平面的污物，其頂面標高、平面度滿足設計圖紙及規范的要求。
4.1.2鋼桁架臨時支撐定位樁的標高、定位偏差應符合《公路橋涵施工技術規范》（JTJ041-2000）的技術偏差耍求。
4.1.3  橋身安裝前后應檢查其各部位拱度和平面尺寸，校正橋墩定位尺寸。
